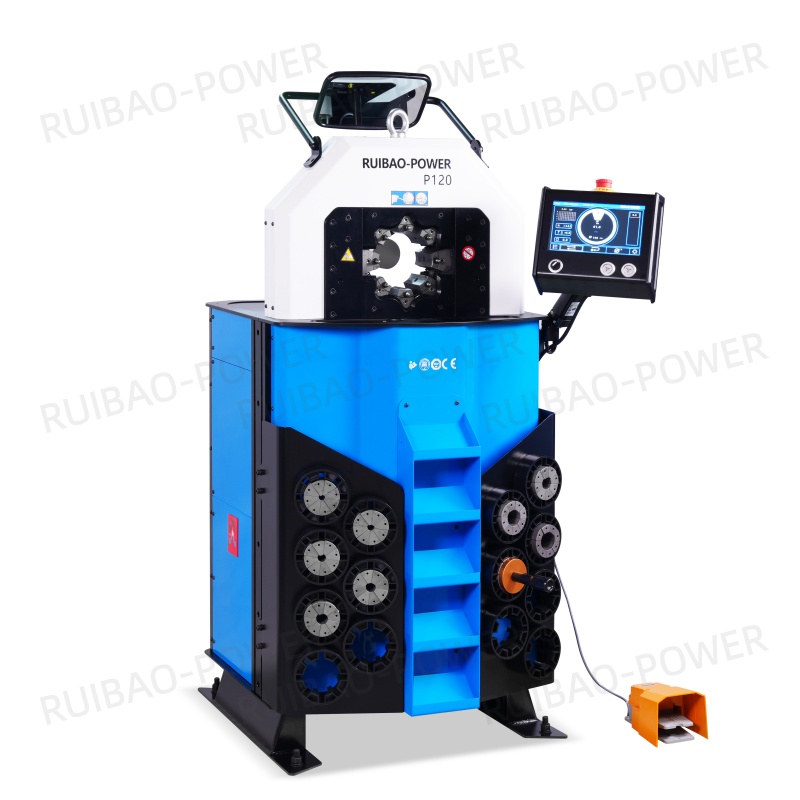

كيفية اختيار ماكينة تجعيد الخراطيم المناسبة
كيفية اختيار آلة تجعيد الخراطيم بشكل صحيح
دليل الاختيار الصحيح لآلة العقص: خمسة أبعاد رئيسية من التكيف مع السيناريو إلى مطابقة الأداء
1. تحديد سيناريو التطبيق الأساسي: مطابقة وظائف المعدات مع المتطلبات التشغيلية
عند اختيار آلة العقص، يجب عليك أولا التركيز على نوع كائن العقص وحجم الإنتاج. الفئات الأساسية والسيناريوهات القابلة للتطبيق هي كما يلي:
بالنسبة للإنتاج المرن صغير ومتوسط الحجم (مثل الخراطيم الهيدروليكية والخطوط الهوائية): اختر آلة تجعيد نصف أوتوماتيكية. تتطلب هذه الآلة تعديلًا يدويًا وهي مناسبة للإصلاحات المتنوعة والصغيرة أو الإنتاج المخصص (مثل إصلاحات أنابيب آلات البناء)، مما يحقق التوازن بين المرونة والتحكم في التكلفة.
بالنسبة للإنتاج القياسي بكميات كبيرة (مثل خطوط فرامل السيارات وخطوط تكييف الهواء): اختر آلة تجعيد أوتوماتيكية بالكامل. تقوم هذه الماكينة بأتمتة عملية تحديد الموضع والعقص بأكملها، مما يقلل من التدخل اليدوي ويحقق إنتاجًا نموذجيًا يتراوح من 10 إلى 30 قطعة / دقيقة، مما يجعلها مناسبة لعمليات خط التجميع. بالنسبة لخطوط الأنابيب ذات الضغط العالي/الكبيرة جدًا (مثل خطوط أنابيب النفط ومشاريع UHV)، يلزم وجود ماكينة تجعيد أنابيب مخصصة للخدمة الشاقة ومجهزة بقوالب عالية القوة ونظام تغذية راجعة للضغط. وهذا يضمن أن الأنبوب يتحمل ضغطًا يبلغ ≥30 ميجا باسكال بعد العقص، كما أنه مقاوم للتسرب ومقاوم للتعب (على سبيل المثال، تجعيد موصلات الكابلات ذات الجهد العالي في مشاريع الطاقة).
ثانيا. معلمات الأداء الرئيسية: ثلاثة مؤشرات رئيسية تحدد موثوقية العقص
نطاق قوة التجعيد ودقتها: حدد المعدات التي تتوافق مع قوة التجعيد بناءً على قطر الأنبوب (على سبيل المثال، 6-51 مم) والمواد (المطاط والمعدن والأنابيب المركبة). على سبيل المثال، يتطلب تجعيد الأنابيب المعدنية الصلبة قوة تجعيد تتراوح من 50 إلى 500 طن، مع دقة التحكم في الضغط بنسبة ±±1% لتجنب الارتخاء بسبب الضغط غير الكافي أو التشقق بسبب الضغط الزائد.
توافق القالب وكفاءة التغيير: التحقق من مواصفات القالب التي تدعمها الماكينة، مع إعطاء الأولوية لأنظمة التغيير السريع (وقت التغيير)
ثالثا. توافق المواد: تجنب فشل العقص بسبب اختلافات المواد
الأنابيب المعدنية (مثل أنابيب النحاس والألومنيوم): استخدم قالب تجعيد صلب لضمان خلو المفصل من التجاعيد والتشوه بعد العقص، وتلبية قوة شد تبلغ ≥200N (بالإشارة إلى معايير صناعة الأنابيب الهيدروليكية).
الأنابيب المرنة (مثل الخراطيم المطاطية والمنفاخ البلاستيكي): استخدم قالب تجعيد مرن وعملية تجعيد تدريجية لتجنب الضغط الزائد الذي قد يتسبب في تمزق جدار الأنبوب أو فشل الختم.
الأنابيب المركبة (مثل الخراطيم الفولاذية المقواة المضفرة): تستخدم عملية تجعيد متعددة المراحل، حيث يتم الضغط المسبق على الأنبوب لتثبيته، ثم الضغط على مراحل لضمان إغلاق الطبقة الداخلية، والتصاق طبقة التسليح الوسطى، وبقاء الطبقة الواقية الخارجية سليمة. رابعا. السلامة والامتثال: المتطلبات الإلزامية للحد من مخاطر الإنتاج
حراس السلامة: يعد زر التشغيل ذو اليدين، وحماية ستارة الأشعة تحت الحمراء، ووظيفة التوقف في حالات الطوارئ إلزامية لمنع أيدي المشغل من دخول منطقة الخطر أثناء عملية العقص.
شهادة معايير الصناعة: يُفضل استخدام المعدات المتوافقة مع ISO 4413 (المعيار العام لأنظمة النقل الهيدروليكي) أو SAE J1401 (معيار توصيل أنابيب السيارات) لضمان أن جودة الكبس تلبي متطلبات الدخول للصناعات النهائية (مثل السيارات والطيران).
سهولة التشغيل: يجب أن تكون المعدات مجهزة بميزات مقاومة الأخطاء، مثل القفل التلقائي عندما لا يتطابق نموذج القالب ومواصفات الأنابيب، لمنع تخريد المنتج أو تلف المعدات بسبب خطأ بشري.
V. الأخطاء والمزالق النموذجية في الاختيار
الخطأ الأول: السعي بشكل أعمى إلى الأتمتة العالية
بالنسبة للإنتاج الصغير والمتوسط، فإن اختيار آلة أوتوماتيكية بالكامل سيؤدي إلى نقص الاستخدام (زيادة تكاليف الخمول). يوصى بإعطاء الأولوية للآلة شبه الأوتوماتيكية، والتي يمكن ترقيتها لاحقًا عن طريق إضافة وحدة تغذية تلقائية. المفهوم الخاطئ 2: تجاهل جودة القالب
القوالب الرخيصة عرضة للتآكل والتشوه، مما يؤدي إلى انحرافات الأبعاد في التجعيد (على سبيل المثال، البيضاوية> 0.1 مم). يوصى باختيار القوالب المعالجة بالحرارة والمتصلبة (الصلابة ≥ HRC55)، والتي توفر عمر خدمة يزيد عن 100000 دورة.
المفهوم الخاطئ 3: تجاهل خدمة ما بعد البيع
آلة تجعيد الأنبوب هي آلة دقيقة. تأكد من أن الشركة المصنعة توفر التركيب والتشغيل في الموقع، وتدريبًا مجانيًا للمشغلين، ودورة توريد تقل عن 7 أيام للأجزاء الاستهلاكية (مثل الأختام ودبابيس التوجيه) لتجنب التوقف عن العمل بسبب نقص قطع الغيار.
ملخص: مخطط انسيابي لقرار اختيار النموذج
تحديد السيناريو ← 2. مطابقة قوة التجعيد مع القالب ← 3. التحقق من توافق المواد ← 4. تقييم السلامة والذكاء ← 5. مقارنة التكاليف وخدمة ما بعد البيع
باتباع هذه الخطوات، يمكنك اختيار آلة تجعيد الأنابيب بدقة، مما يضمن أن الأنابيب المجعدة تتمتع بختم جيد، وقوة عالية، وعمر طويل، مع موازنة كفاءة الإنتاج والتكلفة على المدى الطويل.
حراس السلامة: يعد زر التشغيل ذو اليدين، وحماية ستارة الأشعة تحت الحمراء، ووظيفة التوقف في حالات الطوارئ إلزامية لمنع أيدي المشغل من دخول منطقة الخطر أثناء عملية العقص.
شهادة معايير الصناعة: يُفضل استخدام المعدات المتوافقة مع ISO 4413 (المعيار العام لأنظمة النقل الهيدروليكي) أو SAE J1401 (معيار توصيل أنابيب السيارات) لضمان أن جودة الكبس تلبي متطلبات الدخول للصناعات النهائية (مثل السيارات والطيران).
سهولة التشغيل: يجب أن تكون المعدات مجهزة بميزات مقاومة الأخطاء، مثل القفل التلقائي عندما لا يتطابق نموذج القالب ومواصفات الأنابيب، لمنع تخريد المنتج أو تلف المعدات بسبب خطأ بشري.
V. الأخطاء والمزالق النموذجية في الاختيار
الخطأ الأول: السعي بشكل أعمى إلى الأتمتة العالية
بالنسبة للإنتاج الصغير والمتوسط، فإن اختيار آلة أوتوماتيكية بالكامل سيؤدي إلى نقص الاستخدام (زيادة تكاليف الخمول). يوصى بإعطاء الأولوية للآلة شبه الأوتوماتيكية، والتي يمكن ترقيتها لاحقًا عن طريق إضافة وحدة تغذية تلقائية. المفهوم الخاطئ 2: تجاهل جودة القالب
القوالب الرخيصة عرضة للتآكل والتشوه، مما يؤدي إلى انحرافات الأبعاد في التجعيد (على سبيل المثال، البيضاوية> 0.1 مم). يوصى باختيار القوالب المعالجة بالحرارة والمتصلبة (الصلابة ≥ HRC55)، والتي توفر عمر خدمة يزيد عن 100000 دورة.
المفهوم الخاطئ 3: تجاهل خدمة ما بعد البيع
آلة تجعيد الأنبوب هي آلة دقيقة. تأكد من أن الشركة المصنعة توفر التركيب والتشغيل في الموقع، وتدريبًا مجانيًا للمشغلين، ودورة توريد تقل عن 7 أيام للأجزاء الاستهلاكية (مثل الأختام ودبابيس التوجيه) لتجنب التوقف عن العمل بسبب نقص قطع الغيار.
ملخص: مخطط انسيابي لقرار اختيار النموذج
تحديد السيناريو ← 2. مطابقة قوة التجعيد مع القالب ← 3. التحقق من توافق المواد ← 4. تقييم السلامة والذكاء ← 5. مقارنة التكاليف وخدمة ما بعد البيع
باتباع هذه الخطوات، يمكنك اختيار آلة تجعيد الأنابيب بدقة، مما يضمن أن الأنابيب المجعدة تتمتع بختم جيد، وقوة عالية، وعمر طويل، مع موازنة كفاءة الإنتاج والتكلفة على المدى الطويل.
